No nosso dia a dia no escritório, costumamos nos deparar com situações em que precisamos transferir arquivos maiores para outro dispositivo do escritório. Nesses casos, se usarmos o e-mail para enviar, o limite de tamanho do arquivo será excedido, o que nos obriga a criar uma pasta compartilhada na rede local para que todos possam copiar os dados por meio de um dispositivo de armazenamento. Hoje continuaremos a testar a taxa de transferência de arquivos das três placas de rede de fibra óptica de 10 Gigabits em uma rede local. A seguir, apresentamos a comparação dos resultados reais dos testes.

Três modelos de placas de rede para teste,

LRES1004PF-2SFP+ (baseado no chip Qlogic), LREC9802BF-2SFP+ (baseado no chip Intel 82599), LREC9812BF-2SFP+ (baseado no chip Intel X710).

Link 1, do Servidor A para o Servidor A

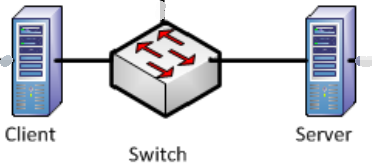

Link 2, Servidor A – Switch -- Servidor A

Servidores auxiliares,

1. Switch de 10 Gb/s

2. 2 * Servidores A1,

  CPU, Intel Xeon E5-2680 v4 (duplo núcleo)

  Placa-mãe, Supermicro X10DRL-i

  DDR, 3 módulos DDR4 de 8 GB a 2133 MHz

  SSD NVMe de 120 GB

  Sistema operacional: Windows Server 2019 R2

3. 2 * Servidores B2,

 CPU, Intel E3-1230 v5

 MB, Intel S1200SP

 DDR, DDR4 2133 MHz, 8 GB

 SSD: NVMe 120 GB

 Sistema operacional: Windows Server 2019 R2

Com LRES1004PF-2SFP+ (baseado no chip Qlogic)

Link 1, Servidor A --- Servidor A (2 unidades do Servidor A com LRES1004PF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

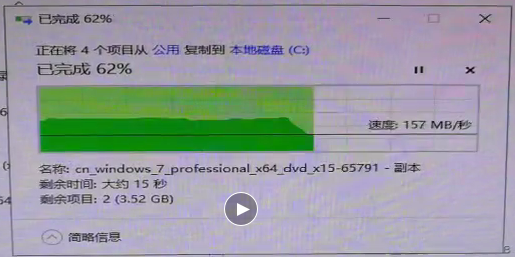

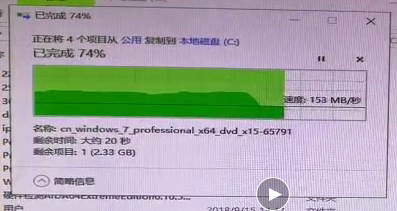

O resultado:

Link 2, Servidor A -- Switch -- Servidor A (2* Servidor A com LRES1004PF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

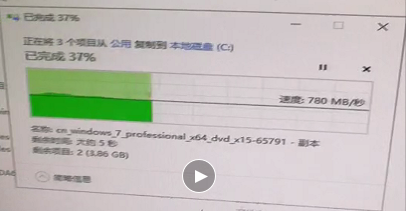

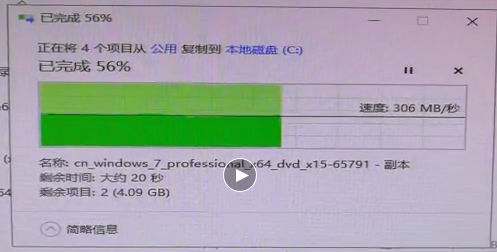

O resultado:

Link 3, Servidor B -- Servidor B (2* Servidor B com LRES1004PF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

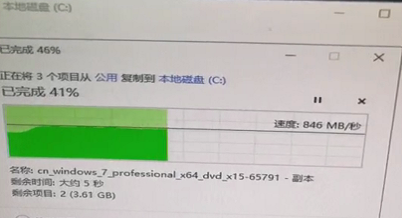

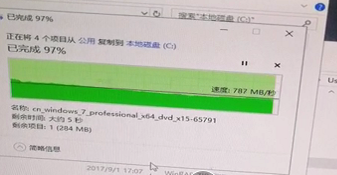

O resultado:

Link 4, Servidor B -- Switch -- Servidor B (2* Servidor B com LRES1004PF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

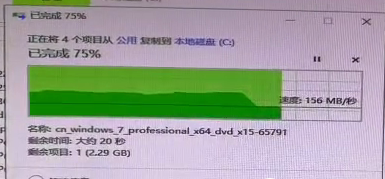

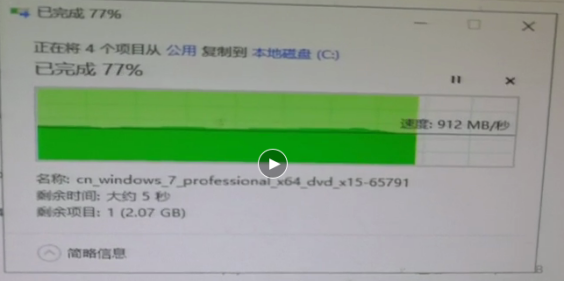

O resultado:

Teste 2

Com LREC9802BF-2SFP+ (baseado no Intel 82599)

Link 1, Servidor A --- Servidor A (2 unidades do Servidor A com LREC9802BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

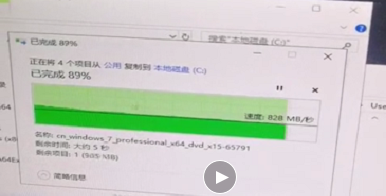

O resultado:

Link 2, Servidor A -- Switch -- Servidor A (2* Servidor A com LREC9802BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

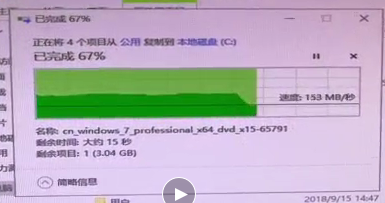

O resultado:

Link 3, Servidor B -- Servidor B (2* Servidor B com LREC9802BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

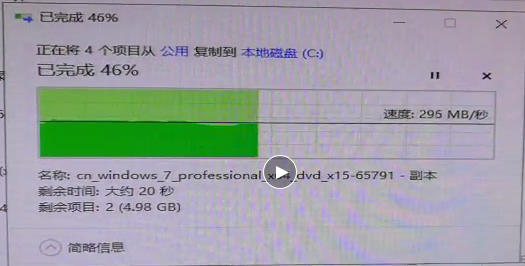

O resultado:

Link 4, Servidor B -- Switch -- Servidor B (2 unidades do Servidor B com LREC9802BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

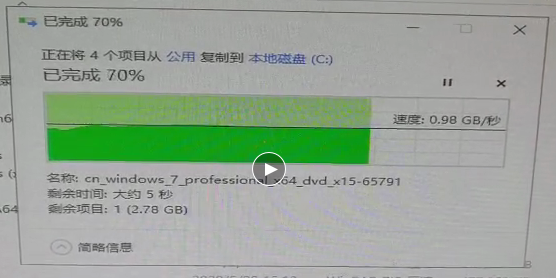

O resultado:

Teste 3

Com LREC9812BF-2SFP+ (baseado no Intel X710)

Link 1, Servidor A --- Servidor A (2 unidades do Servidor A com LREC9812BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

O resultado:

Link 2, Servidor A -- Switch -- Servidor A (2 unidades do Servidor A com LREC9812BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

O resultado:

Link 3, Servidor B -- Servidor B (2 unidades do Servidor B com LREC9812BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

O resultado:

Link 4, Servidor B -- Switch -- Servidor B (2* Servidor B com LREC9812BF-2SFP+)

Teste: faça uma cópia dos arquivos de 18 GB

O resultado:

Os resultados,

1. A taxa de transmissão teórica de uma placa de rede de 10 gigabits é de 1250 Mbps. A taxa de transferência de arquivos das quatro placas de rede de fibra de 10 gigabits testadas atualmente é próxima a 1 Gbps, apresentando um desempenho estável e excelente em comparação com produtos similares.

2. Nas mesmas condições de teste, é possível obter a comparação de taxas de cada placa de rede principal na cópia de arquivos pela LAN: LRES1004PF-2SFP+/LRES1005PF-4SFP+ (baseada no chip QLogic) > LREC9802BF-2SFP+ (baseada no chip Intel 82599) ≥ LREC9812BF-2SFP+ (baseada no chip Intel X710). O esquema de controle mestre da QLogic se destaca devido à poderosa função RDMA. Para mais detalhes, consulte o artigo “Análise técnica da aplicação da placa de rede RDMA em ambiente real”.

3, com o mesmo disco rígido e a mesma placa de rede, o servidor A apresenta um desempenho muito melhor do que o servidor B.

4. A velocidade de cópia de arquivos não depende apenas da placa de rede, mas também da configuração de hardware da plataforma (como: CPU, memória), da velocidade de leitura e gravação do disco rígido, dos nós do ambiente de rede (como: switch) e do formato do arquivo. Durante o processo de cópia, se ocorrer um gargalo em qualquer nó do ambiente de rede, a velocidade de cópia será limitada à velocidade mais baixa do gargalo do nó.
