Bối cảnh ứng dụng
Thị trường pin lithium đang ngày càng trở nên trưởng thành, và các loại pin lithium dùng cho thiết bị điện năng cao đã trở thành động lực mới thúc đẩy sự phát triển nhanh chóng của toàn ngành công nghiệp pin lithium. Tuy nhiên, trong quá trình sản xuất pin lithium, các khuyết tật về ngoại hình inevitably xảy ra, ảnh hưởng đến chất lượng sản phẩm, việc lắp ráp cụm pin và thậm chí gây ra những nguy cơ về chất lượng nghiêm trọng.Do đó, việc phát hiện các khuyết tật về ngoại hình của pin lithium là một phần rất quan trọng trong quy trình sản xuất pin lithium.


Thách thức ứng dụng
Tuy nhiên, phương pháp kiểm tra bằng mắt người theo cách truyền thống có tỷ lệ bỏ sót cao và hiệu suất thấp, không thể đáp ứng nhu cầu sản xuất tự động và nhanh chóng. Thị giác máy được áp dụng vào quá trình kiểm tra pin lithium nhằm nâng cao tốc độ và độ chính xác của việc phát hiện. Tuy nhiên, trong quá trình kiểm tra, thường dễ xảy ra tình trạng một số khuyết tật không được phát hiện đúng do mất khung hình, mất gói dữ liệu, v.v., từ đó ảnh hưởng đến chất lượng sản phẩm.

Nội dung kiểm tra

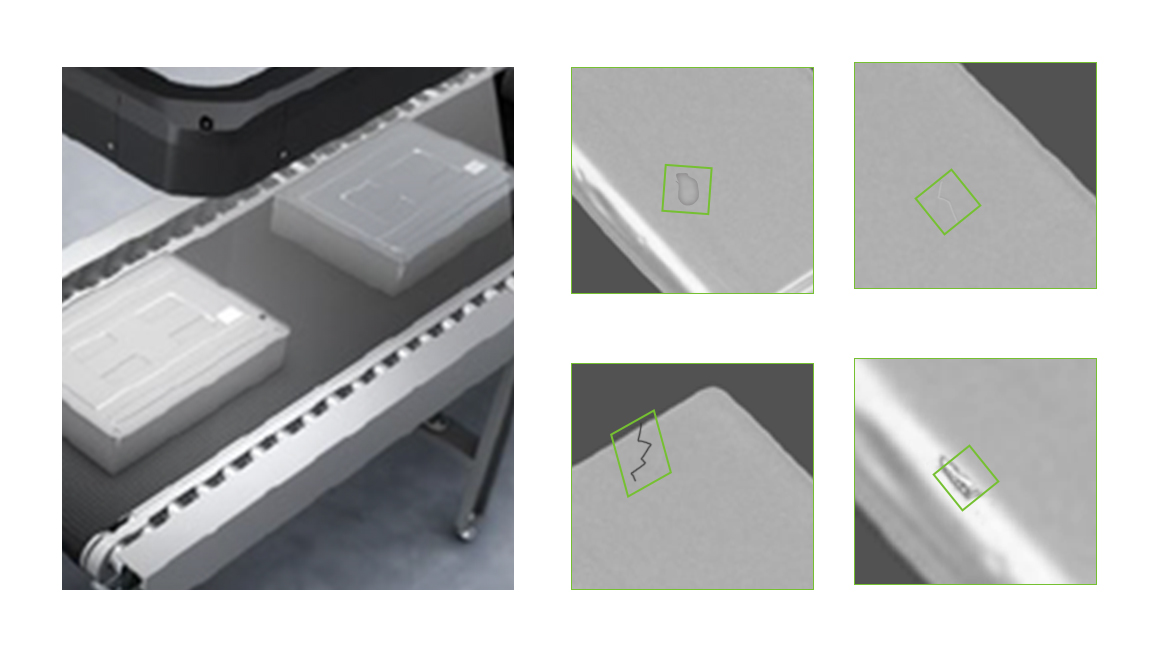

Kiểm tra vỏ pin lithium về các khuyết tật ngoại hình như mối hàn, đinh cong vênh, lỗ kim, vết phồng, vết lõm, lỗi, trầy xước, khối tối, gỉ sét, rò rỉ, bụi bẩn, v.v.

Giải pháp ứng dụng

Với tư cách là nhà cung cấp card mạng chuyên nghiệp, LR-LINK đã tham gia sâu vào ngành công nghiệp thị giác máy hơn mười năm. Trước những vấn đề ứng dụng cụ thể, đặc biệt là vấn đề mất khung hình, công ty đã tự nghiên cứu và phát triển một loạt card thu hình hỗ trợ khung hình lớn (jumbo frame) 16348 byte dành cho thị giác máy. Trong hệ thống, vấn đề này có thể được cải thiện ngay từ thiết bị thu khung hình (frame grabber), giúp việc kiểm tra đạt hiệu quả cao và chất lượng tốt.

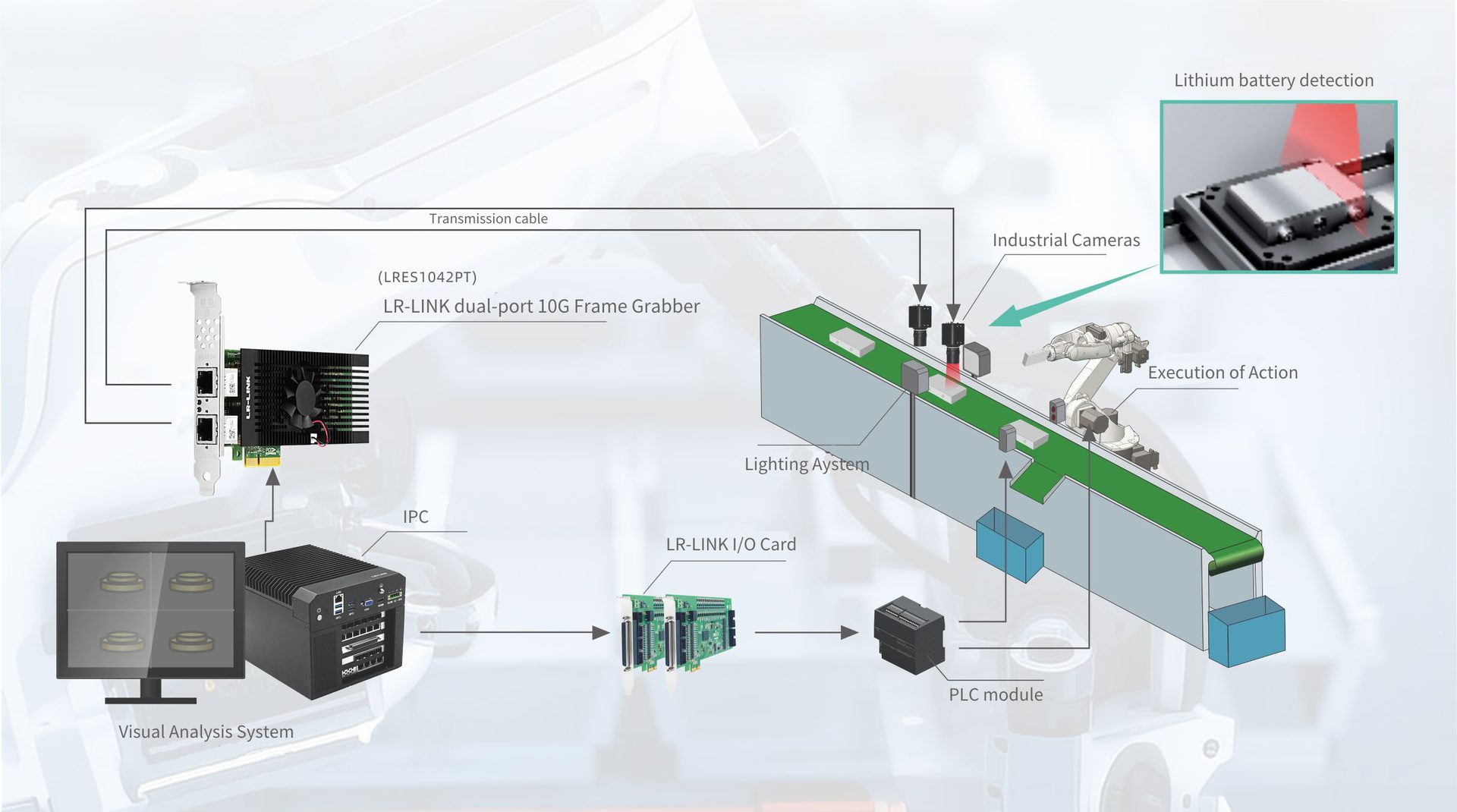

Thiết bị thu khung hình được sử dụng trong các hệ thống thị giác máy. Khi kiểm tra pin lithium, nó chuyển đổi tín hiệu analog của hình ảnh ngoại hình pin lithium do camera công nghiệp thu thập thành tín hiệu số, sau đó cắt, đóng gói và truyền dữ liệu này đến máy tính để xử lý và lưu trữ. So với các thiết bị thu khung hình chỉ hỗ trợ 9014 byte, thiết bị thu khung hình jumbo frame hỗ trợ truyền khung hình lớn tới 16348 byte, giảm số lần cắt khung hình và số lượng gói dữ liệu, từ đó tránh được tắc nghẽn và mất khung hình trong quá trình truyền tải.
Là thành phần then chốt và cốt lõi của hệ thống thị giác máy, thiết bị thu khung hình LR-LINK có độ ổn định và độ tin cậy rất cao, ít bị ảnh hưởng bởi môi trường bên ngoài. Nó truyền toàn bộ dữ liệu hình ảnh khuyết tật ngoại hình pin lithium do camera công nghiệp thu được đến chương trình xử lý trên máy tính một cách đầy đủ, nhanh chóng và không có lỗi, không bỏ sót bất kỳ khuyết tật nào.

Các tính năng của giải pháp

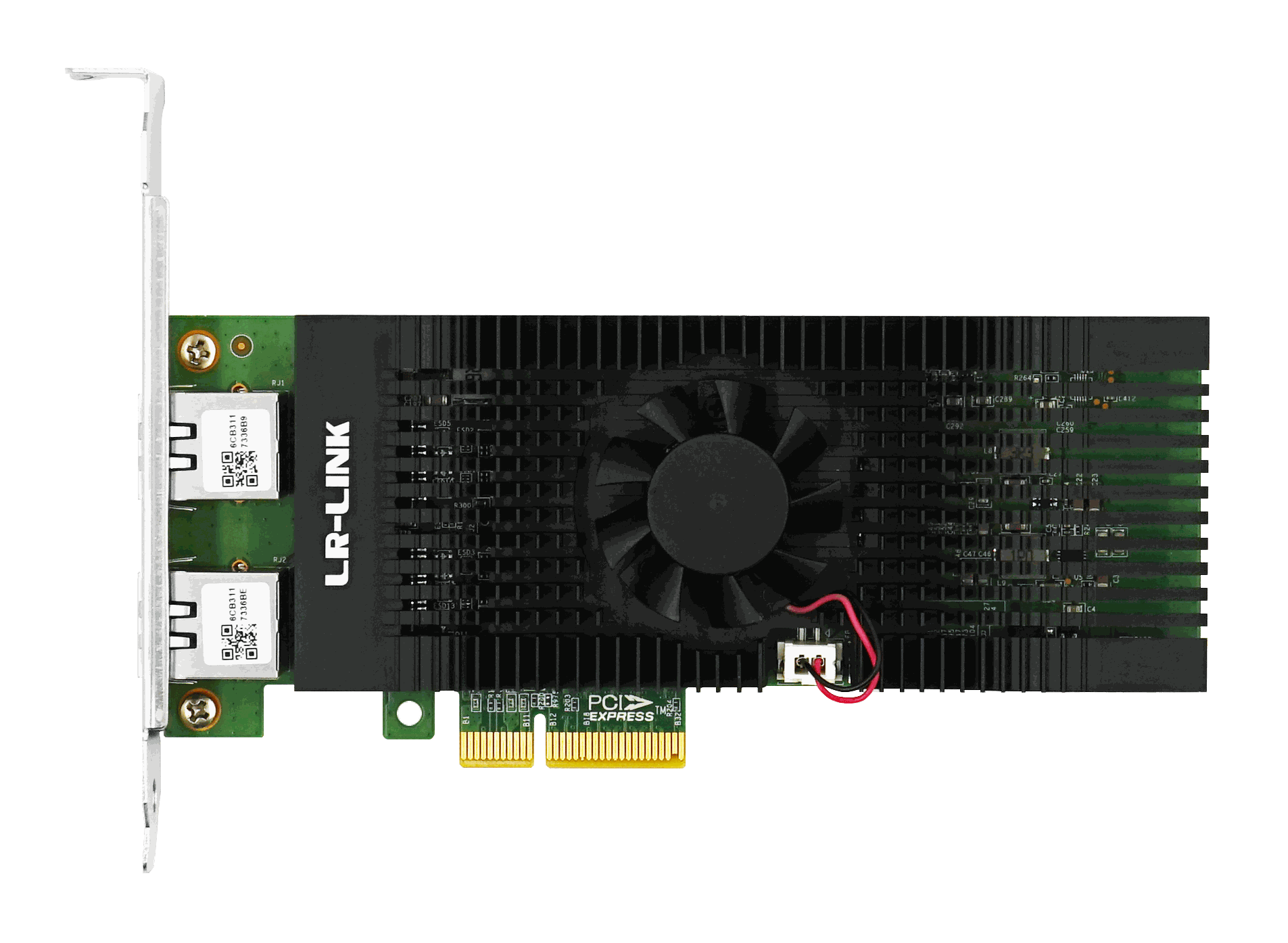

LRES1042PTHỗ trợ truyền khung hình lớn 16348 byte, có thể giảm số lượng khung hình, tránh tắc nghẽn và ngăn ngừa mất khung hình.
·Tốc độ truyền của mỗi cổng lên đến 10G, đáp ứng yêu cầu ứng dụng truyền dữ liệu dung lượng lớn trong mạng tốc độ cao.
·Hỗ trợ MSI, MSI-L, LSO, RSS và chức năng dồn kiểm tra tổng (checksum offloading) IPv4/IPv6 để đạt hiệu suất cao và giảm mức sử dụng CPU.
·Tương thích với các thương hiệu camera phổ biến, nhiều cổng giao tiếp có thể kết nối ổn định với nhiều camera công nghiệp cùng lúc.
·Hiệu suất ổn định và đáng tin cậy, ít bị nhiễu từ môi trường bên ngoài, đảm bảo truyền và trao đổi dữ liệu ổn định.
·Hệ thống có khả năng tương thích rộng, đáp ứng nhu cầu của nhiều kịch bản ứng dụng đa dạng.

LR-LINKThiết bị thu khung hình jumbo frame đóng vai trò quan trọng trong việc giải quyết vấn đề mất khung hình trong quá trình truyền dữ liệu khi kiểm tra pin lithium. Đây là giải pháp lý tưởng cho thiết bị thu khung hình trong thị giác máy, giúp nâng cao hiệu quả và chất lượng kiểm tra pin lithium, tự động hóa sản xuất pin lithium; đồng thời, thúc đẩy quá trình nâng cấp kiểm soát chất lượng.
