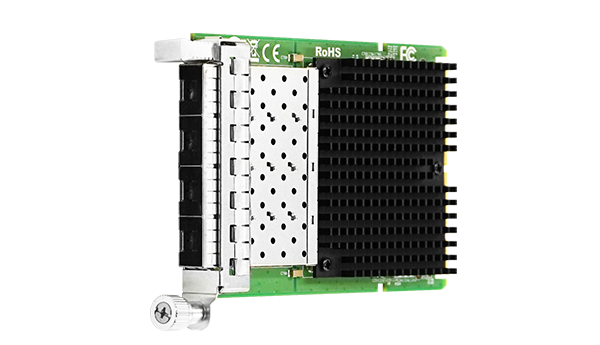

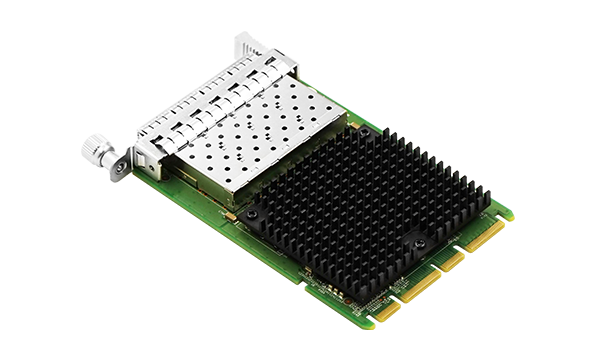

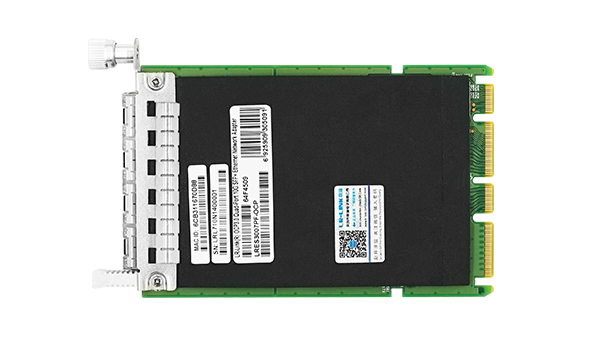

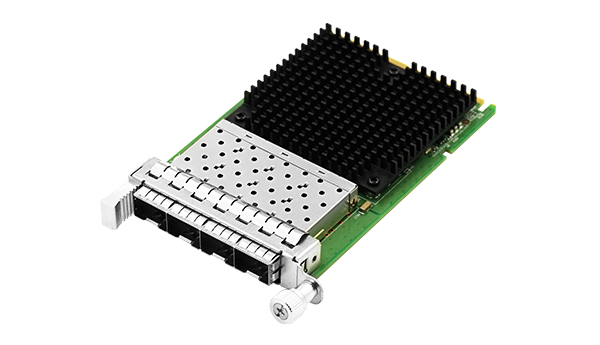

Name: LRES3007PF-OCP
Brand: LR-LINK
SKU: LRES3007PF-OCP

نظرة عامة

نظرة عامة على المنتج

عند توسيع نطاق عرض النطاق الترددي للشبكة في خوادم السحابة عالية الكثافة، غالبًا ما تستهلك بطاقات PCIe التقليدية فتحات التوسعة القيّمة اللازمة لوحدات معالجة الرسومات (GPU) أو وحدات التخزين. ويحل جهاز LRES3007PF-OCP هذه المشكلة من خلال الاستفادة من معيار OCP 3.0، حيث يوفر اتصالاً رباعي المنافذ بسرعة 10 جيجابت في الثانية دون شغل فتحات PCIe القياسية، مما يزيد من كثافة الحوسبة في الخادم إلى أقصى حد.

تم تصميم هذا المحول على أساس وحدة التحكم Intel XL710، ويتميز بأربع واجهات SFP+ تدعم معدلات نقل بيانات تبلغ 10/1 جيجابت في الثانية. وبفضل واجهة المضيف PCIe Gen3 x8، يضمن المحول إنتاجية ممتازة للبيئات متعددة المستأجرين. كما أن دعم تقنيات تفريغ الأحمال على الأجهزة مثل SR-IOV وVXLAN/NVGRE يقلل من العبء على وحدة المعالجة المركزية (CPU)، مما يتيح المحاكاة الافتراضية بكفاءة وزمن انتقال أقل للتطبيقات الحيوية.

يُعد LRES3007PF-OCP مثاليًّا لمراكز البيانات والحوسبة السحابية وخوادم المؤسسات، وهو يدعم التبديل السريع (hot-swapping) ومختلف أجهزة الإرسال والاستقبال بما في ذلك DAC وAOC. ويجعله تصميمه المدمج SFF ومجموعة ميزاته القوية، بما في ذلك مراقبة NCSI وSMBus، خيارًا موثوقًا به للبنية التحتية الحديثة التي تتطلب شبكات قابلة للتوسع وذات زمن انتقال منخفض.

تصميم OCP 3.0 عالي الكثافة

تصميم مدمج ذو حجم صغير (SFF) يتوافق تمامًا مع مواصفات OCP 3.0، وهو مثالي لعمليات النشر في مراكز البيانات عالية الكثافة.

وحدة التحكم Intel XL710

يعتمد على وحدة التحكم Intel XL710، مما يضمن أداءً موثوقًا وتوافقًا مع مجموعة واسعة من الأنظمة.

اتصال رباعي المنافذ بسرعة 10 جيجابت

مزود بأربعة منافذ SFP+ تدعم سرعات نقل بيانات تصل إلى 10/1 جيجابت في الثانية لتطبيقات النطاق الترددي العريض.

دعم متقدم لتقنية المحاكاة الافتراضية

يدعم تقنية SR-IOV، وتفريغ الأحمال على الأجهزة عبر VXLAN/NVGRE، و DCB لتحسين الأداء في البيئات الافتراضية وبيئات الاستخدام المتعدد.

التوافق مع الوسائط المختلفة

متوافق مع مجموعة واسعة من أجهزة الإرسال والاستقبال الضوئية 10G وكابلات DAC و AOC، ويدعم التبديل السريع لتسهيل الصيانة.

ملحقات

ملحقات متوافقة

وحدات بصرية وكابلات عالية الجودة لتوافق مثالي مع محول الشبكة الخاص بك.

LRDAC-SFP+-1M

SFP+ 10G Direct Attach Cable 1m

LRDAC-SFP+-3M

SFP+ 10G Direct Attach Cable 3 Meter Passive DAC

LRDAC-SFP+-5M

SFP+ 10G Direct Attach Cable 5 Meter Passive DAC

LRDAC-SFP+-7M

SFP+ 10G Direct Attach Cable (DAC) - 7 Meters

LRXP8510-X3ATL

10Gb/s SFP+ Short Wavelength Optical Transceiver Module (850nm)

LRXP1310-20ATL(10/1G)

1/10GBASE-LR SFP+ Dual-Rate 1310nm 20km Duplex LC/UPC

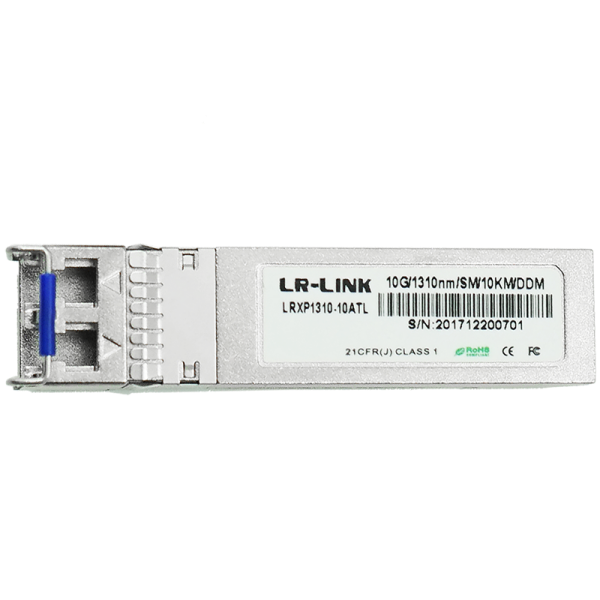

LRXP1310-10ATL

SFP+ Duplex 10Gbps Single-Mode Transceiver (1310nm, 10km)

LRXP8510-X3ATL(10/1G)

SFP+ Dual-Rate 10G/1G Optical Transceiver Module (850nm)

المواصفات

المواصفات التقنية

تفاصيل تقنية كاملة لتخطيط التكامل والنشر.

المواصفات العامة

LRES3007PF-OCP - المواصفات العامة Specifications
الطراز	LRES3007PF-OCP
وحدة التحكم	إنتل XL710
نوع المحول	OCP 3.0
شكل الجهاز	SFF
موصل المضيف	PCIe 3.0 ×8
الموصلات	SFP+
عدد الموانئ	رباعي

الأداء والبروتوكولات

LRES3007PF-OCP - الأداء والبروتوكولات Specifications
سرعة الاتصال	10/1 Gbps
واجهات الطبقة المادية المدعومة	محولات DAC: محول DAC SFP+ 10 جيجابت في الثانية؛ الوحدات البصرية وكابلات AOC: 10GBASE-SR/LR
دعم البروتوكولات	IEEE 802.3ae، IEEE 802.3ad، IEEE 802.3x، IEEE 802.1Q، IEEE 802.1Qaz، IEEE 802.1p، IEEE 802.1Qbb، IEEE 1588
الدعم الوظيفي	PXE/UEFI، NCSI، WoL، SR-IOV، 1588 PTP، SMbus، ScanChain، إطارات جامبو 9.7 كيلوبايت

البيئة المادية والبيئية

LRES3007PF-OCP - البيئة المادية والبيئية Specifications
حجم لوحة الدوائر المطبوعة	115*76 mm
حجم العبوة	17915030 mm
درجة حرارة التشغيل	من -10 درجة مئوية إلى 60 درجة مئوية
درجة حرارة التخزين	من -40 درجة مئوية إلى 70 درجة مئوية
رطوبة التخزين	الحد الأقصى: 90% رطوبة نسبية غير متكثفة عند 35 درجة مئوية
الشهادة	FCC، CE، RoHS

استهلاك الطاقة

LRES3007PF-OCP - استهلاك الطاقة Specifications
جهاز إرسال واستقبال ضوئي	7.56W (Max)
لجنة المساعدة الإنمائية	*

التنزيلات

تحميل برامج التشغيل

أحدث برامج التشغيل المعتمدة لجميع أنظمة التشغيل المدعومة لضمان الأداء والتوافق الأمثل.

All OS 2 drivers

Release_31.1

v31.1 2026-05-21

تحميل

Release_28.2.zip

vv28.2 2024-07-19

تحميل

Linux 1 driver

i40e-2.25.11.tar.gz

v2.25.11 2024-08-14

تحميل

FreeBSD 1 driver

ixl-1.14.2.tar.gz

v1.14.2 2024-08-14

تحميل

موارد

تحميل البرامج الثابتة والدروس

تحديثات البرامج الثابتة وأدلة الإعداد والوثائق للبدء السريع.

LRES3007PF-OCP Test Report

2026-06

LRES1162PF-2QSFP56 FW

2026-05

700 Series Firmware

2024-07

الدعم

تحديد الإصدار والاستعلام

ابحث عن إصدارات برامج التشغيل الثابتة ومراجعات الأجهزة وتوافق نظام التشغيل عن طريق إدخال رقم القطعة أو إصدار الجهاز.

استعلام ميزات المنتج

ابحث برقم الطراز لعرض المواصفات وبرامج التشغيل والتوافق.

إصدار الجهاز

تحديد مراجعة الجهاز وإصدار اللوحة عن طريق الرقم التسلسلي.

توافق نظام التشغيل

تحقق من دعم برامج التشغيل لنظام التشغيل Windows و Linux و VMware والمزيد.

LRES3007PF-OCP
محول شبكة OCP 3.0 رباعي المنافذ 10G SFP+ (يعتمد على Intel XL710)
